Un pré-ampli phono dans une manette NES

Cela fait un petit moment que je n'ai rien posté! Après deux années assez chargées, je commence à retrouver du temps pour être créatif.

J'ai réalisé dernièrement un préampli pour une platine disque que j'ai trouvé dans une brocante. Histoire de pouvoir écouter les vieux vinyles sur mon ampli DIY


Comme toujours en électronique DIY, le plus dur à trouver et le plus cher est souvent le boitier. Je n'ai pas été charmé par ce que j'ai trouvé dans le commerce. Alors je me suis dit que je pouvais détourner un objet.

Et j'ai pensé à une de mes vieilles manettes nintendo qui trainait (je pensais l'utiliser pour piloter un arduino dans une application quelconque mais je n'en ai pas encore eu l'occasion).
Alors c'est parti pour le tuto:

Voici à quoi ressemble une manette NES démontée:


Il faut faire tenir cette carte (ampli phono) et les connectiques qui vont avec. Le problème, c'est les gros composants (condensateurs) qui sont montés à la vertical: ça ne va pas tenir!


Donc, on va les dessouder et essayer de les placer un peu plus loin, à l'horizontale.

On va maintenant essayer de gagner un peu de place dans la manette en enlevant le superflu...

Oui, ça fait des déchets....

On va maintenant percer pour les connecteurs:


on implante un peu tout ça:


on pense à la masse (elle permet de réduire le bruit), il y a toujours une connectique pour la masse sur les platines:



On s'applique et on ferme le tout:

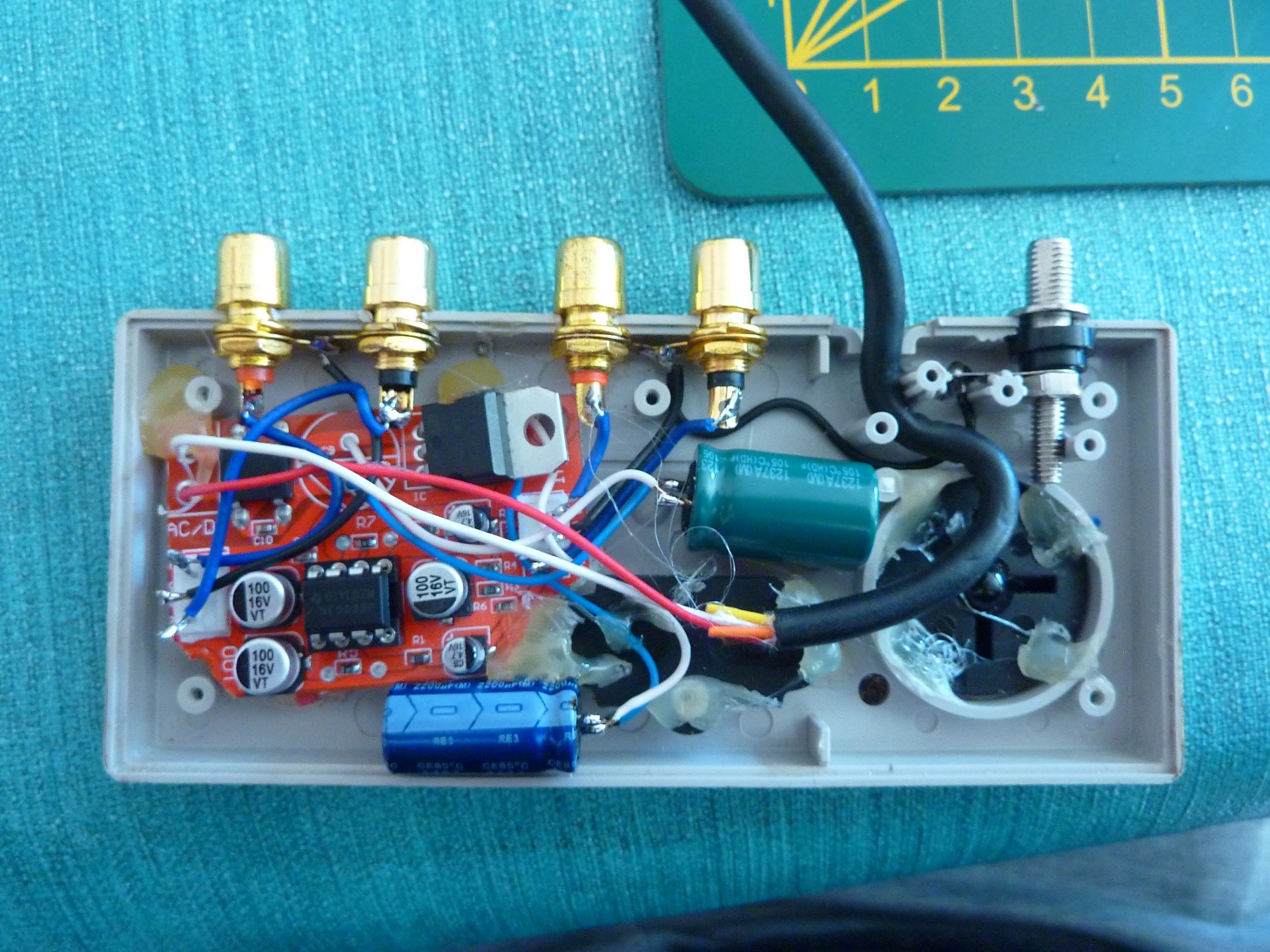

voici d'autres visuels du pré-ampli terminé:





je suis fier de mon préamp !!!

Je suis prêt à redécouvrir le son des 70'


A+

Antoine
